鉄道トンネル補修作業効率化
Improving Efficiency of Railway Tunnel Repair
トンネル壁面の変状展開図をCADデータから画像化し、プロジェクタで曲面に正確投影。現場作業者が投影画像を見ながら効率的に点検・補修作業を実現するシステムを紹介。
投影画像生成

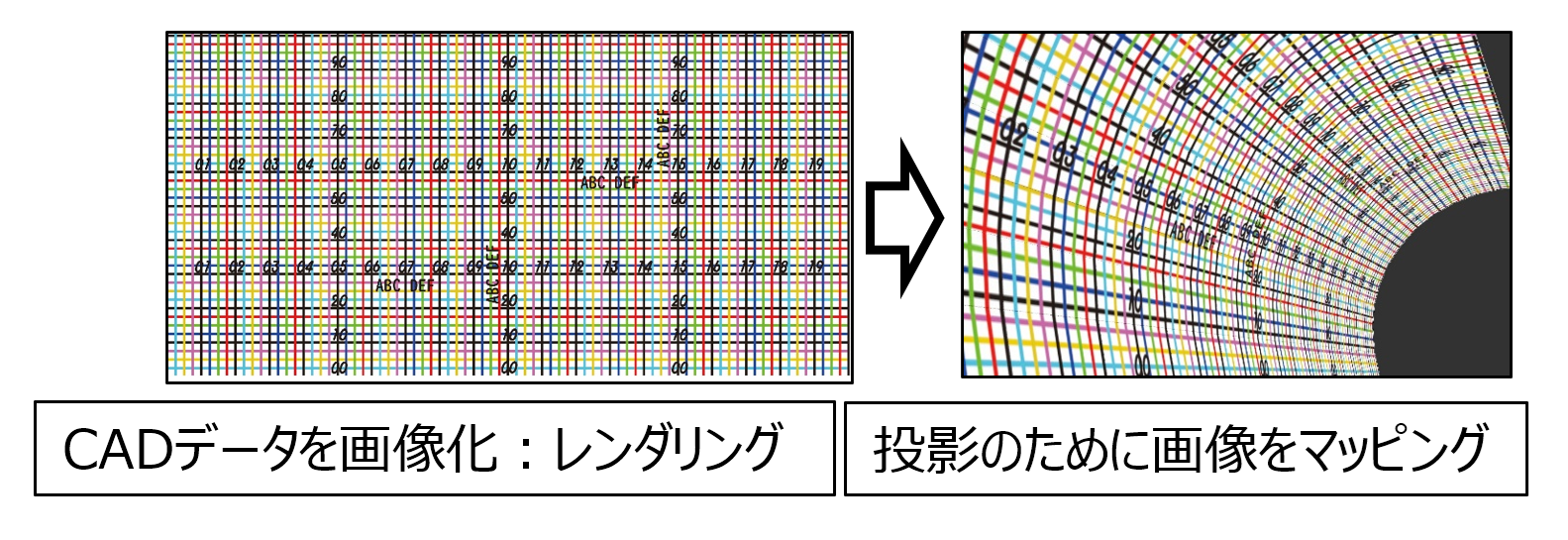

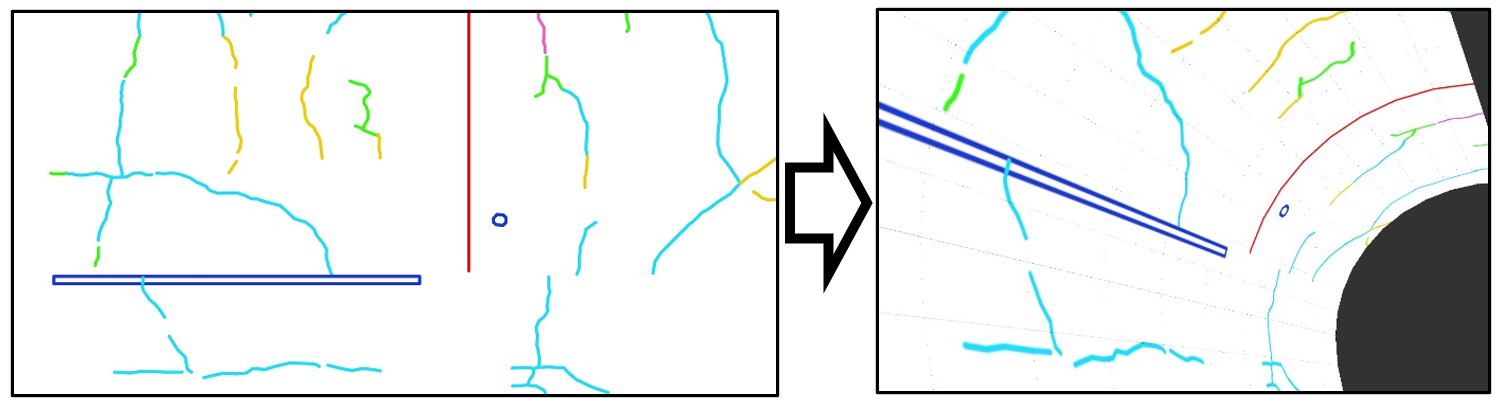

トンネル壁面の変状展開図（CADデータ）を画像化し、壁面形状にマッピングする。
歪ませた画像を所定の位置・方向に設置したプロジェクタから投影すると、湾曲した壁面にフィットしたプロジェクションが可能になる。

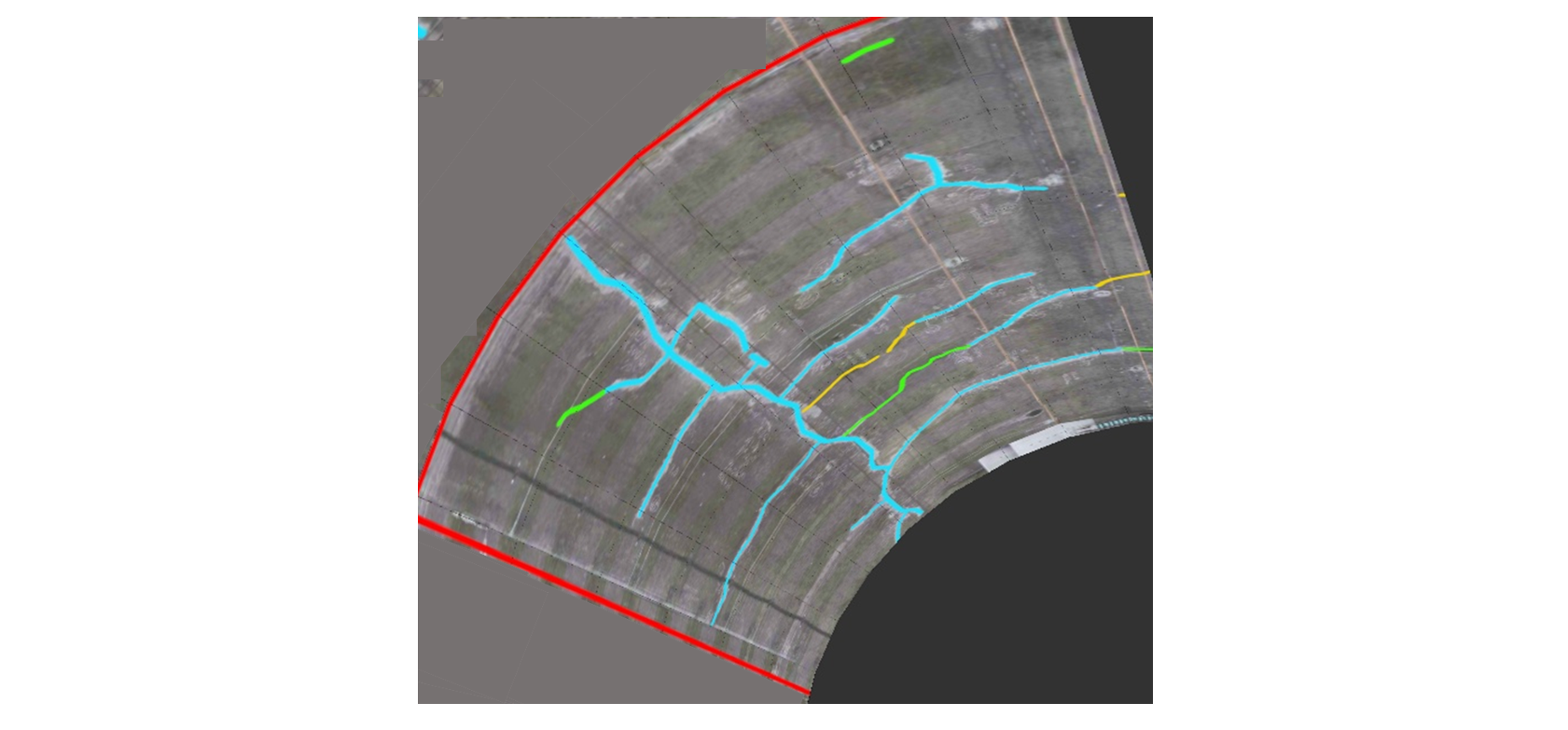

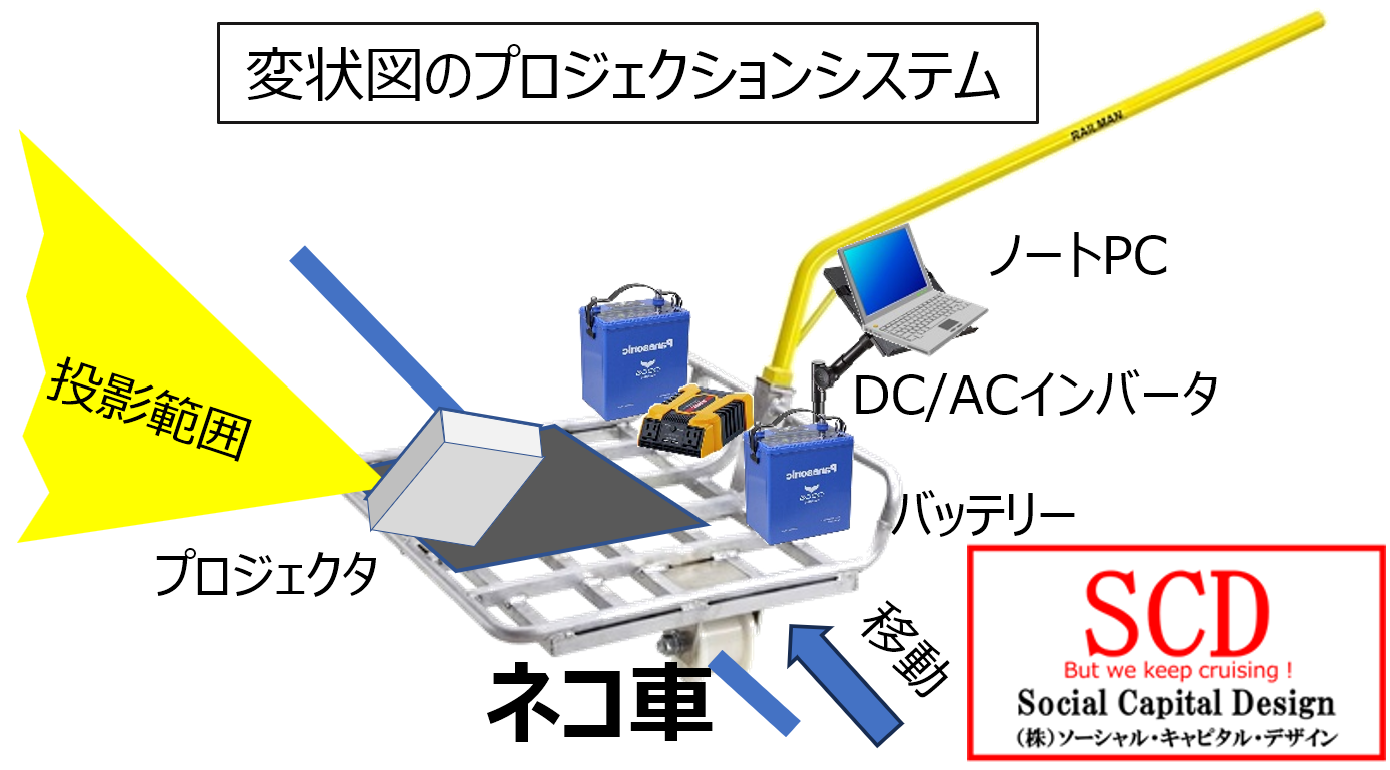

投影画像をプロジェクションシステムより現場でトンネル壁面に投影
現場作業者が壁面に投影された画像を見ながら点検・補修作業を実施。

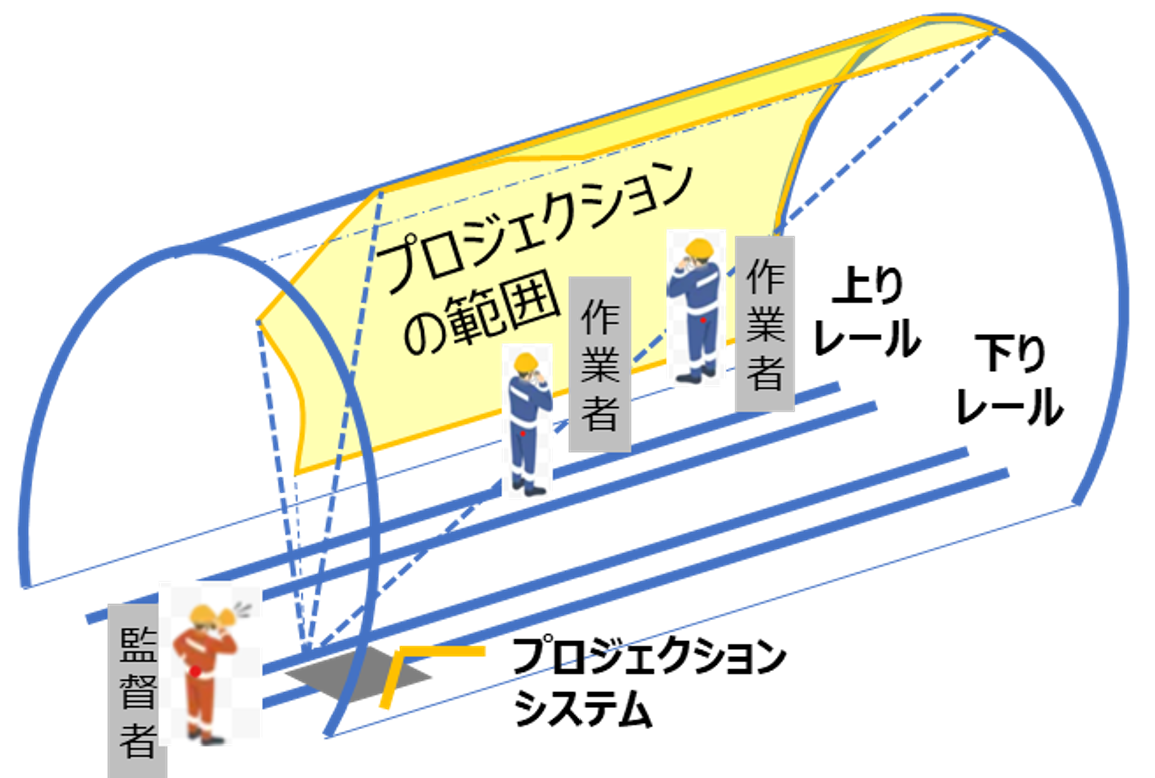

レール上のプロジェクションシステムから反対路線の半面に投影。斜めから投影するので作業の邪魔になりにくい。
